Filtre passe-bande à largeur de raie étroite à base de fibre
Ce filtre passe-bande à largeur de raie étroite à base de fibre, avec le numéro de modèle OEPBF-100, offre une largeur de raie étroite bande passante et une large bande de blocage. Le filtre passe-bande à largeur de raie étroite peut être utilisé pour sélectionner une petite bande passante signal optique pour passer et bloquer toutes les autres longueurs d'onde. Ce filtre passe-bande à largeur de raie étroite est destiné à être utilisé dans applications telles que la suppression du bruit ASE laser à fibre, le filtre radar laser, la spectroscopie Raman haute résolution, microscopie à fluorescence et instrumentation optique.
Caractéristiques :
- Appareil à base de fibre
- Bande passante ultra-étroite
- Longue d'onde personnalisée
- Large bande de spectre de blocage
Candidatures :
- Tests optiques
- Laser à fibre à bande ultra-étroite
- Spectroscopie Raman haute résolution
- Radar laser
- Microscopie à fluorescence
Spécifications :
| Paramètre | Unité | Valeur |
|---|---|---|
| Longueur d'onde centrale | nm | 532, 633, 800, 1030, 1060, 1310, 1550 |
| Mode de fonctionnement | - | CW ou impulsion |
| Bande passante (FWHM) | nm | < 0.2 |
| Bande coupée | nm | > ; 1000 |
| Perte d'insertion | dB | < 2 |
| Isolement | dB | > ; 20 |
| Température de fonctionnement | ° C | 0 - +70 |
| Tresse en fibre | - | SM, PM, MM |
| Terminaison de sortie (facultatif) | - | CF/PC ; FC/APC |
| Dimension (diamètre x longueur) | mm | 20 x 60 |

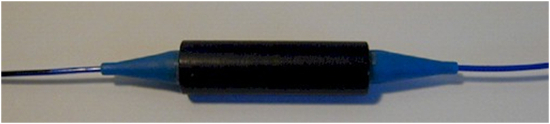

Figure 1 : Appareil OEPBF-100

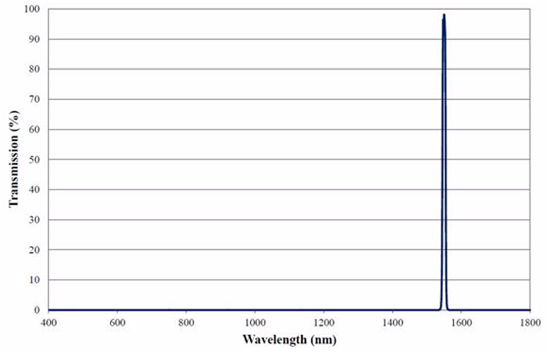

Figure 2 : Spectre de transmission de l'OEPBF-100
Remarque : toutes les spécifications sont susceptibles d'être modifiées sans préavis.
